在現代醫院建設中，電氣系統的安全性與可靠性直接關系到醫療設備的正常運行與患者的生命安全。醫療IT系統（即醫用隔離電源系統）作為醫院電氣設計的重要組成部分，其科學配置與合理應用已成為提升醫療供電質量的關鍵環節。

一、醫療IT系統的功能定位與應用場景

       醫療IT系統是一種采用隔離變壓器實現的不接地供電系統，其核心作用在于防止漏電流對患者造成傷害，特別是在手術室、ICU、CCU等關鍵醫療場所。在這些環境中，患者往往直接連接醫療設備，微小的漏電流也可能引發致命風險。通過將供電系統與地隔離，即使出現單極接地故障，系統仍可繼續運行，避免供電中斷，保障生命支持設備的持續工作。

       此外，醫療IT系統還具備絕緣監測、故障定位、過載報警等功能，能夠?qū)崟r監控系統狀態，及時發現并提示故障，為醫護人員提供安全可靠的用電環境。

二、醫療IT系統的關鍵技術實現

1. 醫療專用隔離技術

       醫療IT系統通過隔離變壓器實現電源與負載之間的電氣隔離。根據國家標準，手術室等場所推薦采用額定容量不超過10kVA的單相隔離變壓器。該技術能有效限制故障電流，防止觸電事故，同時配合絕緣監測裝置實現實時狀態反饋。

2. 絕緣監視與故障定位技術

       絕緣監視儀是醫療IT系統的“神經中樞"，能夠持續監測系統對地絕緣電阻、變壓器溫度、負載電流等參數。一旦出現絕緣下降或接地故障，系統會立即發出聲光報警，并通過測試信號發生器與故障定位儀配合，精準定位故障支路，提高維修效率。

三、安科瑞醫療IT系統為高風險醫療保駕護航

安科瑞醫用IT系統絕緣監測故障定位裝置及系統適用于醫院的手術室、ICU(CCU)監護病房等重要場所，能為這類場所提供安全、連續、可靠的供電解決方案。

3.1應用場所

       適用于醫院的手術室、各類重癥監護室、搶救室、內窺鏡室及造影室等醫療二類場所的醫用隔離電源系統的遠程監控及自動化。

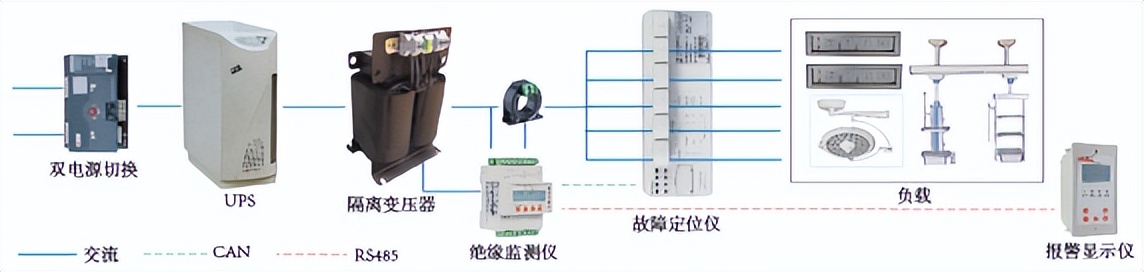

3.2系統構成

1）醫用隔離變壓器

       隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離一次側二次側繞組線圈各自的電流保證在接地故障的情況下運行的連續性。隔離變壓器的變比通常是1：1。

2）絕緣監測儀

       絕緣監測裝置的任務是監測相線與大地之間的絕緣電阻，當阻值低于設定值時發出報警提示。絕緣監測裝置裝于隔離變壓器二次側出線與大地之間，在系統中施加測量電流，當系統絕緣電阻下降時，發出報警信號。搭配測試信號發生器和絕緣故障定位儀可以實現故障定位功能。

3）電流互感器

       互感器主要的功能是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。

4）電源模塊

       儀表專用的直流穩壓模塊，是開關電源。具有輸出電壓穩定、耐壓等級高，功率大等特點，并帶有電源上電指示功能。模塊采用標準導軌安裝的方式，可以和絕緣監測儀安裝在同一導軌上，安裝方便。

5）測試信號發生器

       測試信號發生器可實現特定測試信號的產生。當被監測的 IT 系統出現絕緣故障時，能及時啟動并產生測試信號，配合絕緣故障定位儀實現絕緣故障定位。

6）絕緣故障定位儀

       絕緣故障定位儀采用內嵌互感器配合信號檢測電路，檢測測試信號發生器注入系統中的信號，準確定位絕緣故障所在的回路

7）外接報警顯示儀

      外接報警顯示儀用來發出由遠處配電柜內由故障所引發的警報，這樣醫務人員和專業技術人員就可以及時發現警報。

3.3產品選型

四、總結

       醫療IT系統作為醫院電氣安全的重要保障，其設計與實施必須嚴格遵循國家規范，結合具體醫療行為的需求進行個性化配置。安科瑞醫療IT系統通過專用隔離技術、絕緣監視技術、故障定位技術以及系統監控管理，構建了一套“監測-定位-管理"一體化的智能安全防線，為構建更安全、更智能、更可靠的現代化醫院提供堅實的電氣保障。
